压力变送器的选型规则和注意事项

阅读次数:854    发布时间:2023-01-04 13:43:03

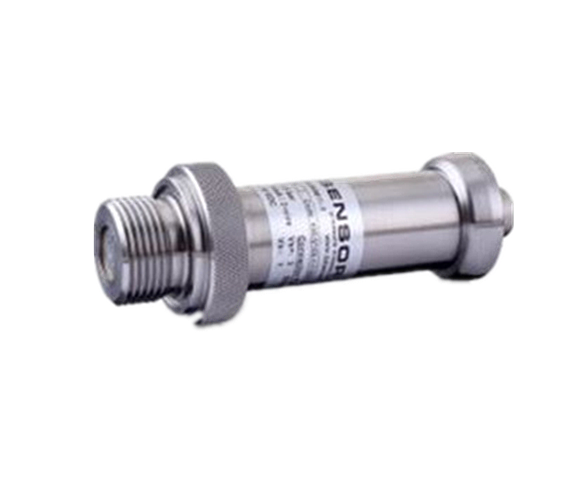

一、压力变送器

压力变送器在工业中应用非常多,在电气设备中压力变送器起着类似于传感器的功能,可以将压力转换成气动信号或电动信号进行控制和远传的设备。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等),以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
压力变送器是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
二、选型规则

1.根据要测量压力的类型

压力类型主要有表压、绝压、差压等。表压是指以大气为基准,小于或大于大气压的压力;绝压是指以绝对压力零位为基准,高于绝对压力;差压是指两个压力之间的差值。

2.根据被测压力量程

一般情况下,按实际测量压力为测量范围的80%选取。

要考虑系统的最大压力。一般来说,压力变送器器压力范围最大值应该达到系统最大压力值的1.5倍。一些水压和过程控制,有压力尖峰或者连续的脉冲。这些尖峰可能会达到"最大"压力的5倍甚至10倍,可能造成变送器的损坏。连续的高压脉冲,接近或者超过变送器的最大额定压力,会缩短变送器的实用寿命。但提高变送器额定压力会牺牲变送器的分辨率。可以在系统中使用缓冲器来减弱尖峰,这会降低传感器的响应速度。

压力变送器一般设计成能在2亿个周期中承受最大压力而不会降低性能。在选择变送器时可在系统性能与变送器寿命之间找到一个折中的解决方案。

3.根据被测介质

按测量介质的不同,可分为干燥气体、气体液体、强腐蚀性液体、黏稠液体、高温气体液体等,根据不同的介质正确选型,有利于延长变送器的使用寿命。

4.根据系统的最大过载

系统的最大过载应小于变送器的过载保护极限,否则会影响变送器的使用寿命甚至损坏变送器。通常压力变送器的安全过载压力为满量程的2倍。

5.根据需要的准确度等级

变送器的测量误差按准确度等级进行划分,不同的准确度对应不同的基本误差限(以满量程输出的百分数表示)。实际应用中,根据测量误差的控制要求并本着使用经济的原则进行选择。

6.根据系统工作温度范围

测量介质温度应处于变送器工作温度范围内,如超温使用,将会产生较大的测量误差并影响变送器的使用寿命;在压力变送器的生产过程中,会对温度影响进行测量和补偿,以确保其受温度影响产生的测量误差处于准确度等级要求的范围内。在温度较高的场合,可以考虑选择高温型压力变送器或采取安装冷凝管、散热器等辅助降温措施。

7.根据测量介质与接触材质的兼容性

在某些测量场合,测量介质具有腐蚀性,此时需选用与测量介质兼容的材料或进行特殊的工艺处理,确保变送器不被损坏。

8.根据压力接口形式

通常以螺纹连接(M20×1.5)为标准接口形式。

9.根据供电电源和输出信号

通常压力变送器采用直流电源供电,提供多种输出信号选择,包括4~20mA.DC;、0~5V.DC、1~5V.DC、0~10mA.DC等,可以有232或485数字输出。

10.根据现场工作环境情况及其他

是否存在振动及电磁干扰等,选型时应提供相关信息,以便采取相应处理。在选型时,其他如电气连接方式等也可以根据具体情况予以考虑。

三、注意事项

1、压力变送器:采用扩散硅芯体作为感压元件,配合-10~85℃的宽温区补偿,具有x秀的温度性能。变送器采用仪表级放大器,具有强抗干扰性能,用于各种对于测量精度要求高、长期稳定性好、抗干扰性能强的应用场景。主要应用领域:过程控制、航 空、航 天、医 疗 设备、HVAC等领域。

2、差压变送器:简单的说差压传感器就是测量两个压力之间差值的传感器。就是有压力后传感器内部有电容间电压变化,然后有个电 信号输出,根据电 信号输出的大小不同就可以判断压力大小的一种传感器。主要应用领域:石油、化工、冶金、电力、食品、造纸、医药、机械制造、科学实验和航 空等行业的过程控制领域。

3、绝压变送器:以绝x真空为基准测得的压力称为绝z压力。主要应用领域:过程控制、航 空、航 天、医 疗设备、HVAC等领域。

4、平膜压力变送器:平膜压力变送器采用高精度箔式应变计,无腔测量膜片,尤其适用于测量粘度大的液体。改产品采用了改进优化的安装结构,使得产品具有良好的的抗振能力。配以多种具有特色的放大电路,如抗干扰、耐高温型、本安防爆型等,使得改型适用于油田、食品等多种测量控制的场合。主要应用领域:石油、科学实验、食品、设备配套,医药卫生、食品、酿酒、x品、饮料等粘稠易堵塞卫生要求高方便清洗的场合,环保化工涂料、聚氨酯设备、油漆检测系统等
