电磁阀工作原理一直不明白,看完这个秒懂

阅读次数:633    发布时间:2023-02-01 11:09:43

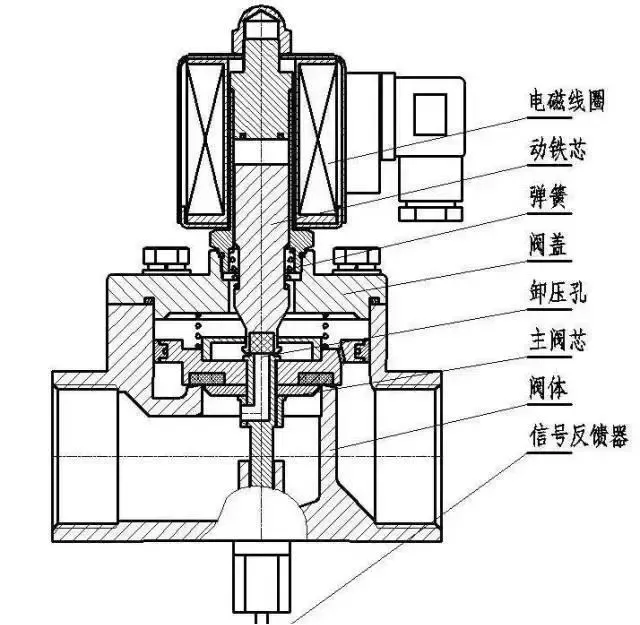

一、电磁阀的工作原理

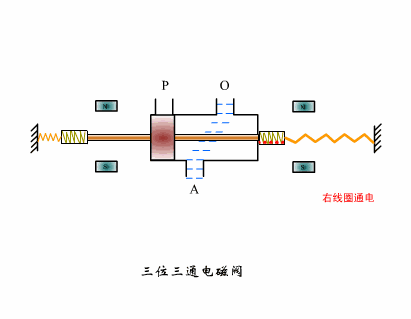

电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

动图

二、电磁阀的分类

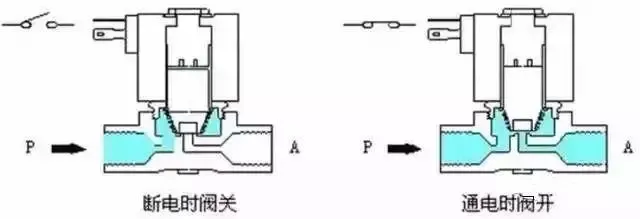

1、直动式电磁阀

原理:常闭型通电时,电磁线圈产生电磁力把敞开件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把敞开件压在阀座上,阀门敞开。(常开型与此相反)

特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。

2、分步直动电磁阀

原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

特点:在零压差或真空、高压时亦能可动作,但功率较大,要求必须水平安装。

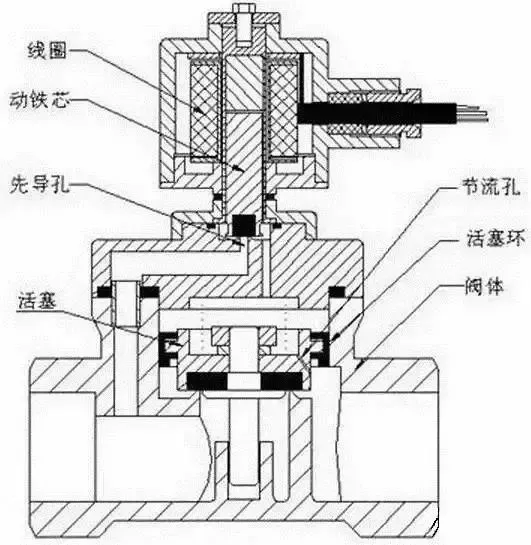

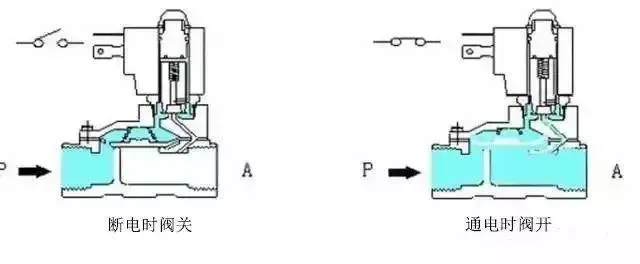

3、先导式电磁阀

原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在敞开件周围形成上低下高的压差,流体压力推动敞开件向上移动,阀门打开;断电时,弹簧力把先导孔敞开,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动敞开件向下移动,敞开阀门。

特点:体积小,功率低,流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件

三、电磁阀的使用注意事项

1、在平时使用时,一定要注意看看它的密封性,看是否存在老化、损坏等现象,一旦出现问题,一定要及时进行修理,否则会影响机器的正常使用。

2、在选择时,要注意看看设备的使用环境,比方说若在产生化学反应大的场所,那应该首选耐腐蚀的设备,这是因为不同的设备有它自己的特性,不要混用,要不然也会影响到它的使用寿命的,安装时一定要正确,对应箭头所指安装,与介质的方向应该保持一直,不能有反向压差,以免无法正常启动。

3、要保持管道内的干净,不能有硬物和其他杂质,要不然就会导致机器卡顿而无法工作,可以在机器前面安装一个过滤器的,这样会轻松一点。电压也要注意,保证工作时的电压稳定,如果不稳定可以采取稳压措施。

*图文来源:网络,版权归原作者,若有侵权请联系删除
